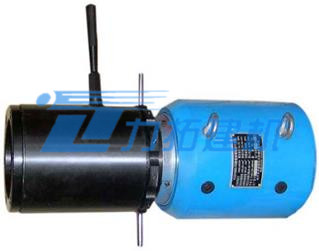

YCD型穿心式低回縮張拉千斤頂是DSM系列低回縮張拉錨固體系中的一種專用千斤頂，是特別為短梁、短板（≤10m）的預應力筋張拉而設計的。它是和DSM型多孔低回縮預應力錨具配套使用的。它可以使原有的限位板式（回縮量7mm左右）和頂壓式（回縮量4mm左右）張拉千斤頂張拉后的回縮量減小到小于1mm，大幅度提高了短束鋼絞線預應力張拉精度，廣泛應用于先張法和后張法預應力混凝土結構、鐵路軌道板、橋梁橫向加固、樓房加固、體外預應力、橋墩橫梁等短束精密預應力張拉的施工工程中。
YCD型穿心式低回縮張拉千斤頂可以和2YZB2-55型高壓油泵配套，也可以和STDB0.63-63型超高壓油泵配套,是一種通用性較強的張拉設備.其結構緊湊、密封性好、操作簡便、體積小、重量輕，可大幅度提高工作效率，經鐵道科學研究院檢測，是一種短束預應力筋精密預應力張拉施工的理想設備。
YCD型穿心式低回縮張拉千斤頂?shù)募夹g(shù)性能參數見表
型號/項目 | YCD750—75 | YCD1000—75 | YCD2000-200 |
公稱張拉力（KN） | 750.00 | 1000.00 | 2000.00 |
公稱油壓（Mpa） | 59.31 | 61.21 | 51 |
張拉活塞面積（cm2） | 126.45 | 163.36 | 395.64 |
回程油壓（Mpa） | ＜20.00 | ＜20.00 | <20.00 |
穿心孔徑 | Φ60.00 | Φ70.00 | Φ126 |
張拉行程 | 75.00 | 75.00 | 200.00 |
主機重量 | 60.00 | 75.00 | 160 |
外形尺寸 | 44.0×19.0×27.0 | 46.0×21.0×28.0 | 32.8×38.5 |
